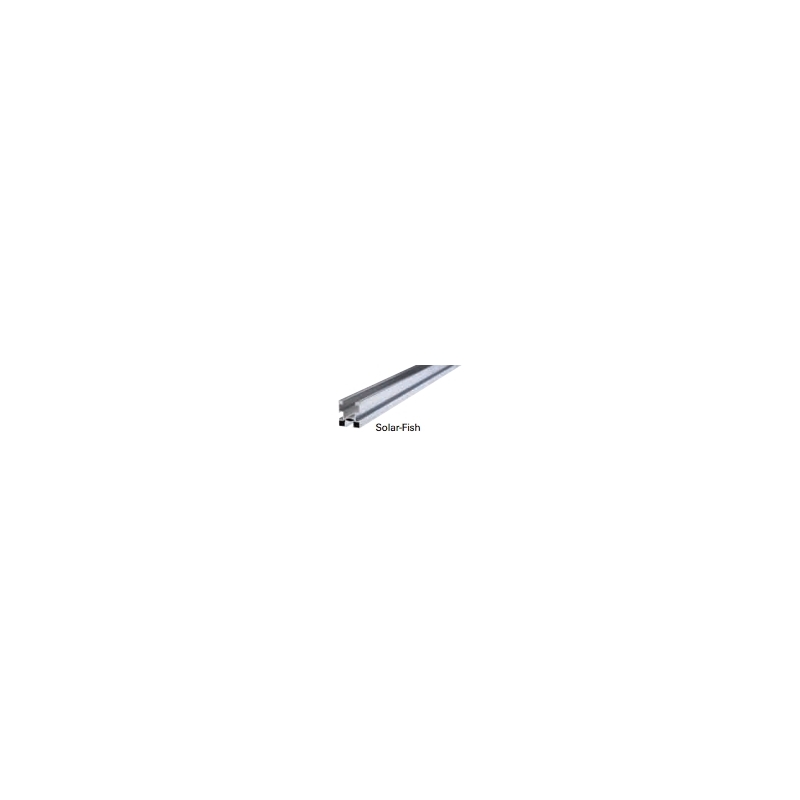

Profilo Solar-fish.Il profilo in alluminio universale per installazioni fotovoltaiche su tetti a falda e tetti pianiv
Il profilo in alluminio Solar-fish è adatto per le installazioni fotovoltaiche sia su tetti a falda che tetti piani.
Facile e veloce: installazione rapida nelle cave inferiore e laterali con viti SKS M 8 o vite testa a martello RHS e nella cava superiore con il dado testa a martello FCN AL e staffe MW (per giunti incrociati).
sfrido: la lunghezza ottimizzata riduce gli sfridi e facilita la movimentazione in cantiere.
Interasse massimo consentito 1800 mm, in funzione delle azioni neve e vento calcolate secondo la Normativa Nazionale vigente.
Funzionamento: Individuare la lunghezza e/o la combinazione di profili più adatta all'installazione fotovoltaica da realizzare.
Definire l'Interasse tra i ganci/triangoli in funzione dei carichi neve e vento della zona di installazione dell'impianto.
Fissare il profilo direttamente ai ganci/triangoli utilizzando la cava inferiore del profilo Solar-fish (con viti SKS M 8 o vite testa a martello RHS).
Utilizzare una coppia di collegamenti CPN AL sulle cave laterali per collegare i profili Solar-fish. La connessione è completamente inserita quando la bugna in mezzeria dei collegamenti è in contatto con i profili.Per evitare problemi legati alle dilatazioni termiche si consiglia una lunghezza massima di una fila di pannelli pari a 15 m.Se il collegamento è sulle campate laterali i collegamenti CPN AL devono essere fissati con viti autoforanti.
Carico max raccomandato a trazione per FUS 2,0 mm: 3; Carico max raccomandato a trazione per FUS 2,5 mm: 26; Carico max raccomandato a trazione per MS 40/60: 3; Carico max raccomandato a trazione per MS-L 27/18: 37;EAN: 8001132024218lili Codice fischer: 514850li/ul
