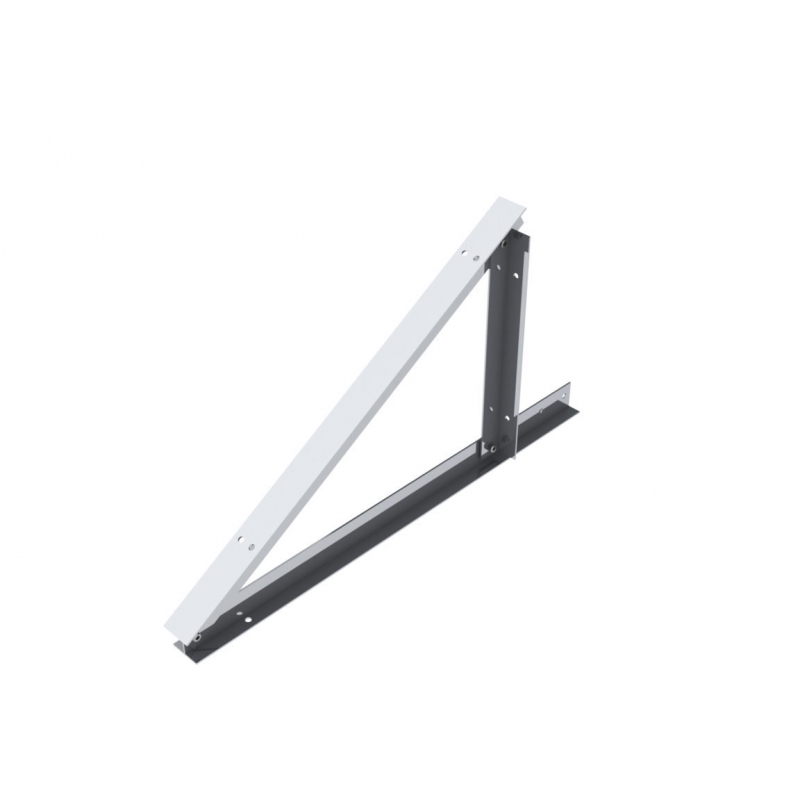

TRIANGOLI PREMONTATI PICCOLI a inclinazione variabile, 28°-32°, studiati per permettere di fissare, tramite profilati, i moduli fotovoltaici con un’ampia flessibilità installativa. La nuova geometria del profilo a ’T’ rende possibili elevate prestazioni meccaniche.
CARATTERISTICHE TECNICHE
Materiale: lega di alluminio EN AW-6063 T66
Lunghezza Ipotenusa: 750 mm
Spessore Ipotenusa: 3 mm
Spessore Base: 3 mm
Spessore cateto Verticale: 3 mm
Inclinazioni ammesse: 28° , 30° , 32°
Peso: 1490 g
Rotazione pannelli: Orizzontale
Range Altezza dal suolo elemento di sostegno (*): 28° –> 352 mm; 32° –> 398 mm
* la variazione di altezza si riferisce alla SOLA struttura e non accoppiata al pannello. L’altezza dal suolo effettiva dipende dalle dimensioni del pannello, dalla sua disposizione (orizzontale o verticale) e dal tipo di profilo scelto
larghezza piastra di fissaggio
50 mm
lunghezza piastra di fissaggio
800 mm
altezza piastra di montaggio
50 mm
larghezza del gancio
50 mm
spessore del gancio
3 mm
adatto per fissaggio tetto inclinato
No
adatto per fissaggio tetto piano
Si
adatto per fissaggio con totale integrazione al tetto
No
adatto per fissaggio facciate
No
adatto per fissaggio superfici libere
No
adatto per fissaggio di un elemento di facciata
No
adatto per il montaggio come cornicione di gronda/protezione solare
No
con piastra di montaggio
No
regolabile
Si
penetrazione tetto necessaria
Si
angolo di inclinazione
28 °, 32 °
ancoraggio
avvitare
allineamento
orizzontale
Modello
TRIANGOLO PICCOLO
Montaggio
modulo FV in orizzontale (28°-32°)
Dimensioni/Capacità
appoggio 750mm
TRIANGOLI PREMONTATI PICCOLI a inclinazione variabile, 28°-32°, studiati per permettere di fissare, tramite profilati, i moduli fotovoltaici con un’ampia flessibilità installativa. La nuova geometria del profilo a ’T’ rende possibili elevate prestazioni meccaniche.
